Gaine blindée 20mm préfilé 3x2.5 PREFIL'ZEN

Ce système breveté gaine FLEX A RAY permet de préserver tout individu des champs électromagnétiques 50 Hz dans l’habitat.
L’absence de norme française ou européenne concernant les rayonnements électromagnétiques nous oblige à nous référer à la norme suédoise TCO.
Concernant le champ ELECTRIQUE, en zone jour de l’habitat, le champ doit être inférieur ou égal à 10 V/m. En zone repos, il doit être inférieur ou égal à 5 V/m.
Concernant le champ MAGNETIQUE, en zone jour de l’habitat, le champ doit être inférieur ou égal à 2 mG. En zone repos, il doit être inférieur ou égal à 0.5 mG.

Mise en œuvre & raccordement des gaine Flex a ray:

1-Tirer le fil semi-conducteur à l'intérieur de la gaine comme un fil standard, c’est-à-dire en même temps que les fils 1.5 mm² ou 2.5 mm² de l’installation.

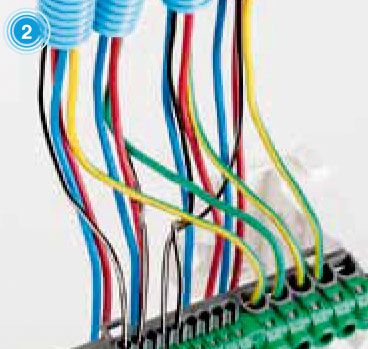

2-Le fil semi-conducteur qui se trouve dans chaque départ de gaine doit être relié à la terre sur la barrette de terre. Attention, ce fil ne doit pas être dénudé.

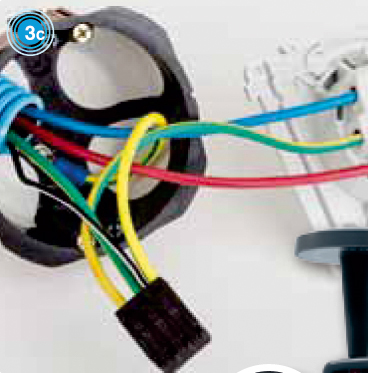

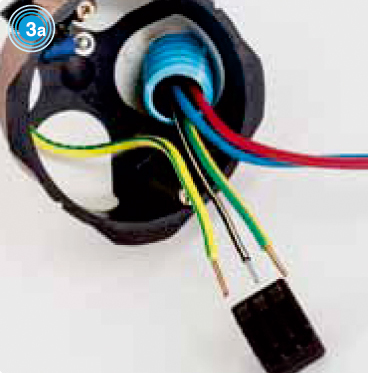

3-Le fil semi-conducteur doit toujours être connecté à une de ses extrémités au circuit de terre v/j. Le fil semi-conducteur et le fil de terre des boîtiers d’encastrement doivent être raccordés à un connecteur automatique. Ce connecteur est ensuite relié au réseau de terre de l’installation.

Pour les gaines préfilées, la mise en œuvre et le raccordement sont identiques. Seule l’étape 1 est à supprimer puisque le fil semi-conducteur est déjà présent dans la gaine avec les conducteurs.

ATTENTION !
Le fil semi-conducteur doit être impérativement relié à la terre pour que le système FLEXARAY+ fonctionne.
Ne pas utiliser ce fil semi-conducteur comme conducteur actif (phase/neutre) ou comme conducteur de protection (terre).
Ne pas ajouter de lubrifiant à l’intérieur de la gaine.

Le passage de ces gaines dans une installation électrique est identique à une gaine ICTA 3422 classique. La mise en œuvre des gaines FLEXARAY+ ne nécessite aucun outil particulier, seules une pince coupante et une pince à dénuder seront utilisées.
Applications en cloison sèche, dalle béton, montage apparent, plafond…

Caractéristiques techniques:
- Matière : Polyoléfines

- Couleur : Bleue

- Plage de température d’utilisation : en régime permanent de -5°C à +90°C

- Résistance à l’écrasement : 750 N à +23°C (± 2°C)

- Résistance aux chocs : 6 joules à -5°C

- Résistance d’isolement : ≤ 100 Ω sous une tension de 500 V continue

- Non propagateur de la flamme : Test brûleur 1Kw

- Résistance à la chaleur : +90°C (± 2°C) pendant 4 heures puis sous une charge de 2 kg durant 24 heures à la même température.

- Étanchéité: homologué IP 44.
